Détails de produit
Lieu d'origine: Chine
Nom de marque: PILEDS
Certification: CE ROSH BIS
Numéro de modèle: H802R
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: USD100
Détails d'emballage: Cartonné
Délai de livraison: 5
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 300+PCS+JOUR
Nom du produit: |
le dmx a mené le contrôleur |
Courant de sortie: |
4portes |
Mode de commande: |
DMX512 |
Canaux de DMX: |
3CH |
Connecteur DMX: |
5pin |
Dimension: |
L215*W50*H33 mm |
Voltage d'entrée: |
AC85 à 265V |
Matériel: |
Alliage d'aluminium |
Nom: |
le dmx a mené le contrôleur |
Puissance de sortie: |
144W |
Le paquet: |
Boîte de carton |
Niveau de protection: |
Résistance à la corrosion |
Garantie: |
2 ans |
Le poids: |
0.3kg |
Température de fonctionnement: |
-20~60℃ |
Nom du produit: |
le dmx a mené le contrôleur |
Courant de sortie: |
4portes |
Mode de commande: |
DMX512 |
Canaux de DMX: |
3CH |
Connecteur DMX: |
5pin |
Dimension: |
L215*W50*H33 mm |
Voltage d'entrée: |
AC85 à 265V |
Matériel: |
Alliage d'aluminium |
Nom: |
le dmx a mené le contrôleur |
Puissance de sortie: |
144W |
Le paquet: |
Boîte de carton |
Niveau de protection: |
Résistance à la corrosion |
Garantie: |
2 ans |
Le poids: |
0.3kg |
Température de fonctionnement: |
-20~60℃ |
H802RA 4 ports ((4096 pixels) Contrôleur de pixels LED à sauvetage;Protocole Art-Net de support pour MADRIXS,ou Contrôleur Marster ((H803TV/
H802RA;4 ports ((4096 pixels) contrôleur de pixels LED salve;support du protocole Art-Net pour MADRIX,nécessité de travailler avec réseau informatique ou contrôleur marster ((H803TV/H803TC)
1. Introduction
Le H802RA est un contrôleur de sortie à quatre ports qui utilise le protocole Ethernet et prend en charge le protocole Art-Net.L'interface réseau d'entrée peut être connectée au contrôleur maître ou à l'ordinateur.
Les logiciels en ligne sont LED Studio et Madrix, les logiciels hors ligne sont LED Build.
2- Des puces de support.
L'utilisation de produits chimiques dans les produits chimiques est interdite par la réglementation en vigueur.,Les données relatives à l'utilisation de l'aéronef et de l'électricité sont fournies à l'autorité compétente.
Pour UCS8904, H802RA contrôle un maximum de 3200 pixels.
Pour les autres puces, H802RA contrôle un maximum de 4096 pixels.
3. Performance
(1) Quatre ports, contrôle maximum de 4096 pixels.
(2) Prise en charge du protocole Art-Net, de sorte que H802RA puisse fonctionner avec MADRIX.
(3) Adresse pour les puces de pilotage TM et UCS DMX512, telles que TM512, UCS512.
(4) Configuré comme répéteur ou amplificateur par LED Studio.

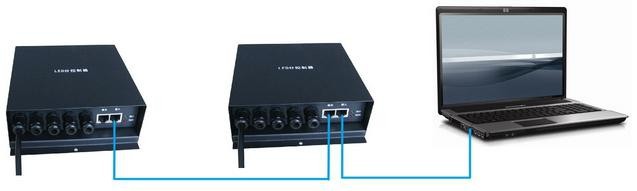

(5) Travailler avec le contrôleur principal ou l'ordinateur.
La distance entre deux contrôleurs est de 100 m maximum.

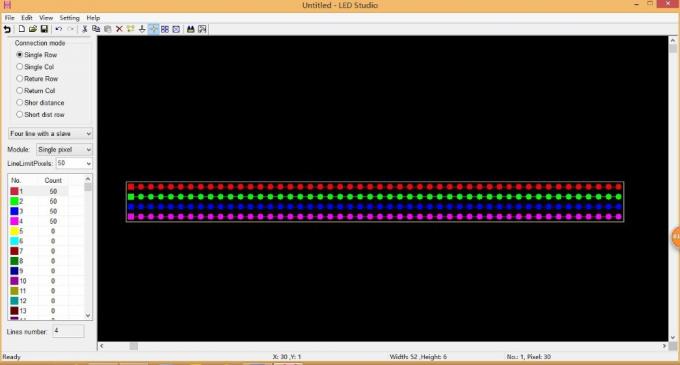

Connectez-vous à l'ordinateur, le logiciel est LED Studio ou Madrix.

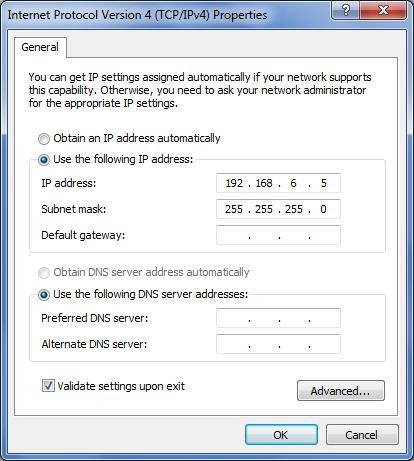

Distribuer une adresse IP pour H802RA
Normalement, vous n'avez pas besoin de définir le MAC et l'IP, ils auront les numéros spécifiés lorsque vous connectez H802RA à l'ordinateur.
L'horloge a 250K, 500K, 750K trois options, elle ne fonctionne que lorsque vous utilisez Madrix.
Le nombre de contrôleurs est utilisé pour définir le nombre de contrôleurs totalement connectés lors de l'utilisation de Madrix.
Le code DMX, nombre de canaux par puce est utilisé pour l'adresse des puces DMX512 du pilote TM ou UCS.vous pouvez adresser un maximum de 1024 pixels ((1 pixel comprend 3 ou 4 canaux) une fois. Méthode de connexion: connectez GND, D-, D+, PI ((ligne d'adressage) à GND, D-, D+, cliquez sur le contrôleur, puis cliquez sur OK, après quelques secondes, les lumières passeront du blanc au vert.l'adresse sera mise à jour.
Sélectionnez "Amplificateur/Répéteur" et cliquez sur "OK", le H802RA sera configuré comme amplificateur ou répéteur.
7La mise en place de la Madrix.

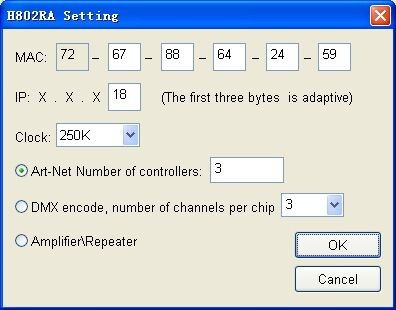

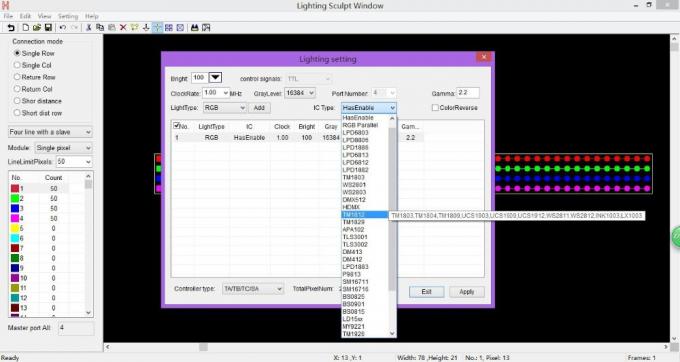

Connectez le H802RA à l'ordinateur, ouvrez le Studio LED. Cliquez sur "Setting" -- "H802RA setting", sélectionnez "Art-Net Number of controllers" et entrez un nombre, par exemple 3, puis cliquez sur "OK".

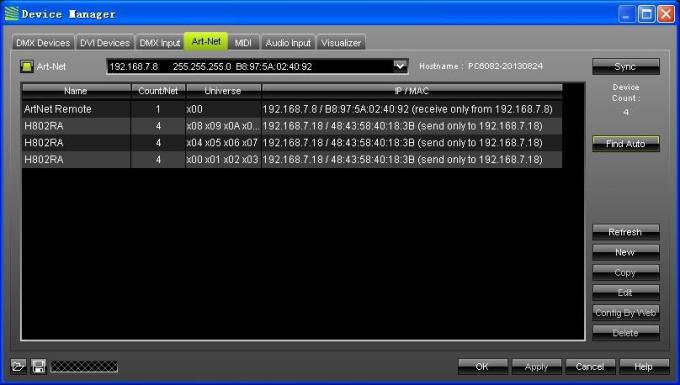

Ouvrez Madrix, appuyez sur F4, la fenêtre Gestionnaire de périphériques s'ouvre, sélectionnez l'étiquette Art-Net et cochez l'option Art-Net.puis cliquez sur " Trouver automatiquement " pour trouver le périphérique Art-Net.
Cliquez sur l'étiquette "Dispositifs DMX", sélectionnez tous les univers de H802RA, cochez l'option "Activer" sur le côté droit et cliquez sur "Appliquer" pour activer la sortie DMX.
8Définition des ports
GND CLK DAT D- D+
Pour les puces à double ligne, connecter GND, CLK, DAT
Pour les puces à ligne unique, connecter GND, DAT
Pour DMX512, connectez GND, D-, D+, ligne d'adresse à CLK
Pour le TM1926, le TM1913, le TM1914, le TM1814, connectez GND, D+
9. Spécifications
